产品概述
DM3系列新能源专用高电压塑壳断路器，额定工作电压至AC1140V，电流至800A能可靠实现线路和设备过载短路保护。
DM3系列高电压直流塑壳断路器，额定工电压至DC1500V，电流至800A能可靠实现线路和设备过载短路保护。
符合标准:GB/T14048.1
《低压开关设备和控制设备·总则》
GB/T14048.2《低压开关设备和控制设备·低压断路器》
适用工作环境及安装条件
安装地点海拔最大可达5500m;
能耐受潮湿空气的影响(三防型)①
能耐受盐雾油雾的影响(三防型);
能耐受霉菌的影响(三防型):
在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方。
注:①三防产品需特殊定制，请注明TH。
型号说明
注:手动操作无代号，电动机操作用D表示，转动手柄操作用Z表示
主要技术参数

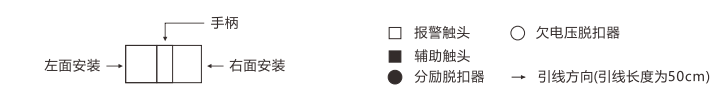

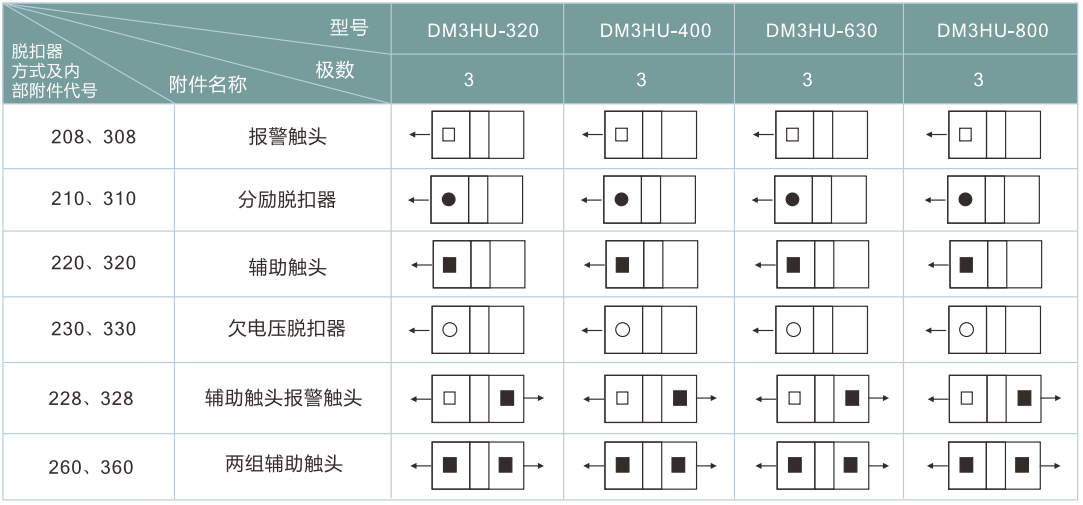

脱扣器方式及内部附件代号
表1
内部附件代号首位数字2表示电磁(瞬时)脱扣器，3表示热动-电磁(复式)脱扣器，后两位数字表示内部附件代号。
主要参数
| 壳架 | DM3HU-320 | DM3HU-400 | |||||||
| 极数 | 3 | 3 | |||||||
| 额定工作电压Ue(V) | AC415 | AC500/690 | AC800 | AC1000/1140 | AC415 | AC500/690 | AC800 | AC1000/1140 | |
| 额定绝缘电压Ui(V) | AC1150 | ||||||||
| 额定冲击耐压Uimp(kV) | 8 | 12 | |||||||
| 额定电流In(A) | 63、80、100、125、140、160、180、200、 225、250、280、315、320 |
250、280、315、320、 350、400 |
|||||||
额定极限短路分断 能力Icu(kA) |
85 | 50 | 35 | 10 | 100 | 60 | 50 | 15 | |
| 额定运行短路分断能力Ics(kA) | Ics=100%Icu | ||||||||
| 使用类别 | A | ||||||||
| 是否具有隔离功能 | 是 | ||||||||
| 使用环境温度 | -35℃-+70℃ | ||||||||
| 机械寿命(次) | 20000 | 10000 | |||||||
| 电寿命(次) | 3000 | 3000 | 3000 | 2000 | 1000 | 1000 | 1000 | 700 | |
| 符合标准 | GB/T 14048.2 | ||||||||
| 附件 | 分励、辅助、报警、手操、电操 | ||||||||
|
尺寸 (长x宽x高) |
 |
180x107x126(3P) | 250x182x165(3P) | ||||||
| 壳架 | DM3HU-630 | DM3HU-800 | |||||||
| 极数 | 3 | 3 | |||||||
| 额定工作电压Ue(V) | AC415 | AC500/690 | AC800 | AC1000/1140 | AC415 | AC500/690 | AC800 | AC1000/1140 | |
| 额定绝缘电压Ui(V) | AC1150 | ||||||||
| 额定冲击耐压Uimp(kV) | 12 | 12 | |||||||
| 额定电流In(A) | 400、500、630 | 630、700、800 | |||||||
| 额定极限短路分断 能力Icu(kA) |
100 | 60 | 50 | 15 | 100 | 60 | 50 | 15 | |
| 额定运行短路分断能力Ics(kA) | Ics=100%Icu | ||||||||
| 使用类别 | A | ||||||||
| 是否具有隔离功能 | 是 | ||||||||
| 使用环境温度 | -35℃-+70℃ | ||||||||
| 机械寿命(次) | 5000 | 5000 | |||||||
| 电寿命(次) | 1000 | 1000 | 1000 | 700 | 1000 | 1000 | 1000 | 700 | |
| 符合标准 | GB/T 14048.2 | ||||||||
| 附件 | 分励、辅助、报警、手操、电操 | ||||||||
| 尺寸 (长x宽x高) |
 |
250x182x165(3P) | 250x182x165(3P) | ||||||
| 壳架 | DM3DC-320 | DM3DC-400 | ||||||
| 极数 | 2 | 3 | 2 | 3 | ||||
| 额定工作电压Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 | |
| 额定绝缘电压Ui(V) | DC1250 | DC1500 | DC1500 | |||||
| 额定冲击耐压Uimp(kV) | 8 | 12 | 12 | |||||
| 额定电流In(A) | 63、80、100、125、140、160、180、200、 225、250、280、315、320 |
225、250、315、 350、400 |
||||||
| 额定极限短路分断 能力Icu(kA) |
50 | 20 | 20 | 70 | 40 | 20 | 20(2极串联) 25(3极串联) |
|
额定运行短路分断能力Ics(kA |
lcs=100%lcu | |||||||
| 接线方式 | 上进下出、下进上出(2P,320/3P)下进下出、上进上出(3P) | |||||||
| 使用类别 | A | |||||||
| 是否具有隔离功能 | 是 | |||||||
| 使用环境温度 | -35℃-+70℃ | |||||||
| 机械寿命(次) | 2000 | 10000 | ||||||
| 电寿命(次) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 | |
| 符合标准 | GB/T 14048.2 | |||||||
| 附件 | 分励、辅助、报警、手操、电操 | |||||||
| 尺寸 (长x宽x高) |
 |
180x76x126(2P) 180x107x126(3P) |
250x124x165(2P) 250x182x165(3P) |
|||||
| 壳架 | DM3DC-630 | DM3DC-800 | |||||||
| 极数 | 2 | 3 | 2 | 3 | |||||
| 额定工作电压Ue(V) | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 | |
| 额定绝缘电压Ui(V) | DC1500 | ||||||||
| 额定冲击耐压Uimp(kV) | 12 | 12 | |||||||
| 额定电流In(A) | 400、500、630 | 630、700、800 | |||||||
| 额定极限短路分断 能力Icu(kA) |
70 | 40 | 20 | 15(2极串联) 30(3极串联) |
70 | 40 | 20 | 15(2极串联) 30(3极串联) |
|
| 额定运行短路分断能力Ics(kA) | Ics=100%Icu | ||||||||
| 接线方式 | 上进下出、下进上出(2P,320/3P)下进下出、上进上出(3P) | ||||||||
| 使用类别 | A | ||||||||
| 是否具有隔离功能 | 是 | ||||||||
| 使用环境温度 | -35℃-+70℃ | ||||||||
| 机械寿命(次) | 5000 | 5000 | |||||||
| 电寿命(次) | 1000 | 1000 | 700 | 500 | 1000 | 1000 | 7000 | 500 | |
| 符合标准 | GB/T 14048.2 | ||||||||
| 附件 | 分励、辅助、报警、手操、电操 | ||||||||
| 尺寸 (长x宽x高) |
 |
250x124x165(2P) 250x182x165(3P) |
250x124x165(2P) 250x182x165(3P) |
||||||
保护特性
配电用
| 断路器额定 电流(A) |
热动型脱扣器(环境温度+40℃) | 电磁脱扣器 动作电流(A) |
|
| 1.05In(冷态) 不动作时间(h) |
1.30In(热态) 动作时间(h) |
||
| 63<In≤125 | 2小时内不动作 | 2小时内动作 | 10In±20% |
| 125<In≤800 | 2小时内不动作 | 2小时内动作 | 5In±20% 10In±20% |
断路器的功率损耗及降容系数
功率损耗
| 型号 | 通电电流(A) | 三相总功率损耗(VA) | |||
| 板前接线 | 板后接线 | 插入式板前接线 | 插入式板后接线 | ||
| DM3-320 | 250 | 67 | 73 | 75 | 78 |
| DM3-400 | 400 | 115 | 117 | 125 | 130 |
| DM3-630 | 630 | 187 | 192 | 200 | 210 |
| DM3-800 | 800 | 260 | 262 | 270 | 290 |
环境温度变化的降容系数
| 环境温度 | +40°℃ | +45°C | +50°C | +55°C | +60°C |
| 型号 /系数 | 降容系数 | 降容系数 | 降容系数 | 降容系数 | 降容系数 |
| DM3HU-320 | 1In | 0.96In | 0.91In | 0.87In | 0.82In |
| DM3HU-400 | 1In | 0.94In | 0.87In | 0.81In | 0.73In |
| DM3HU-630 | 1In | 0.93In | 0.88In | 0.83in | 0.76In |
| DM3HU-800 | 1In | 0.88In | 0.83In | 0.79in | 0.76In |
以上降容系数均在通于壳架额定电流下测得
海拔降容
| 海拔高度(M) | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 |
| 最大工作电流系数 | 1 | 1 | 0.98 | 0.97 | 0.95 | 0.94 | 0.93 |
| 最大工作电压(V) | 1140 | 1140 | 1060 | 1000 | 980 | 940 | 900 |
| 1000 | 1000 | 900 | 850 | 810 | 770 | 730 | |
| 800 | 800 | 720 | 670 | 630 | 600 | 560 | |
| 工频耐压 | 300 | 300 | 2650 | 2500 | 2300 | 2150 | 2000 |
| 绝缘电压 | 1150 | 1150 | 1040 | 980 | 935 | 890 | 845 |
| 1250 | 1250 | 1140 | 1080 | 1035 | 990 | 945 |
海拔超过适用工作环境的2000m，断路器电气性能可参照上表
断路器的内部附件
辅助触头
电气线路图
辅助触头电流参数
| 壳架等级额定电流 | 约定发热电流Ith | AC400V时的额定工作电流 |
| Inm≤320 | 3A | 0.30A |
| Inm≥400 | 6A | 0.40A |
报警触头
电气线路图
报警触头电流参数
| 分类 | 壳架等级额定电流 Inm(A) |
约定发热电流Ith(A) | AC400V的额定工作le(A) | DC220V时的额定工作电流le(A) |
| 报警触头 | 63≤Inm≤1250 | 3 | 0.3 | 0.15 |
分励脱扣器
一般安装在断路器A相，在额定控制电源电压的 70%-110%之间时，分励脱扣器应在所有的操作条件下使断路器可靠脱扣。控制电压:常规AC50Hz，110V，230V，400V，DC24V，110V，220V.注意:控制回路电源为 DC24V时，推荐采用下图进行分励控制回路设计。KA:为DC24V中间继电器，触点电流容量为1A，
K:分励脱扣器内部与线圈串联的微型开关，为常闭触头，当断路器分闸后，该触头白行断开，合闻时闭合。

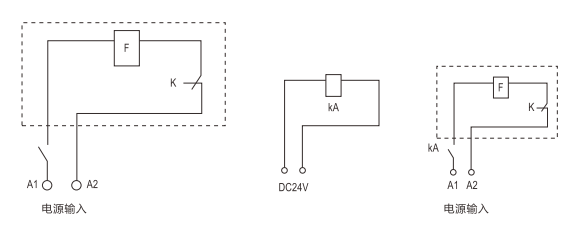

分励脱扣器接线图
断路器外部附件

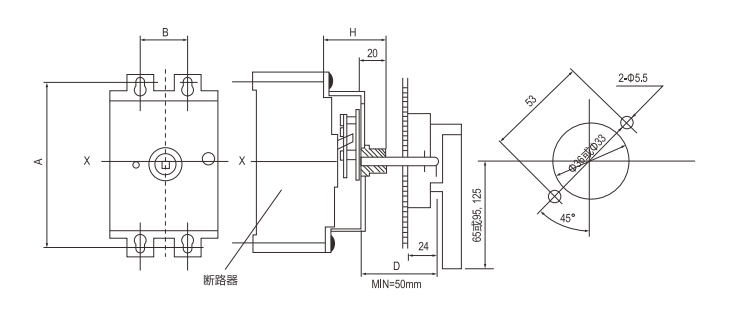

转动操作手柄机构型号规格
| 型号 | 安装尺寸(mm) | 操作手柄相对于断路器 中心值(mm) |
|||
| A | B | H | D | ||
| DCZ2-320/DM3 | 157 | 35 | 55 | 50-150 | 0 |
| DCZ2-400/DM3 | 224 | 48 | 78 | 50-150 | ±5 |
DCS1-A 型手柄安装开孔示意图
电动操作机构型号规格
| 型号 | H | B | B1 | A | A1 | D |
| DM3-320 | 188.5 | 116 | 126 | 90 | 35 | 4.2 |
| DM3-400/630/800 | 244 | 176 | 194 | 130 | 48 | 6.5 |

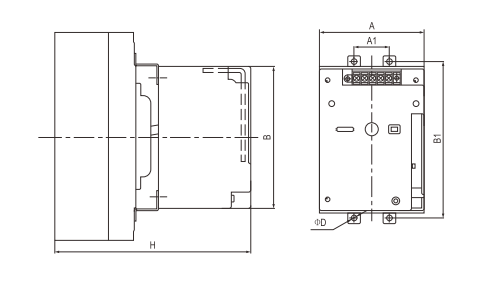

CD2 外形与安装尺寸示意图

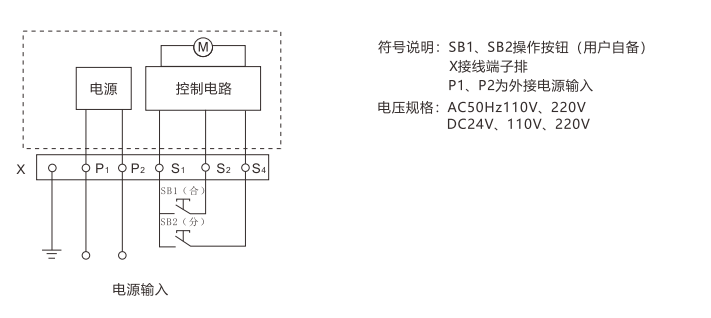

电动机操作机构接线图
(虚框内为断路器外部附件接线图)
直流断路器接线方式

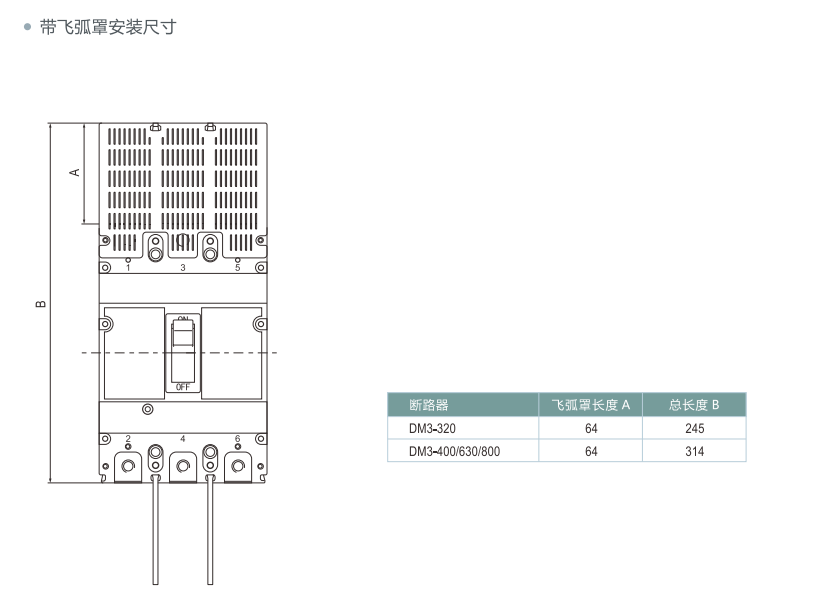

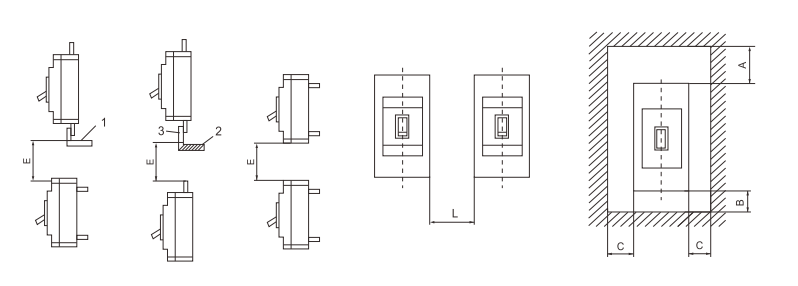

断路器安装时的安全距离
| 型号 | L | A | B | C | E | ||
| 不带零飞弧罩 | 带零飞弧罩 | 不带零飞弧罩 | 带零飞弧罩 | ||||
| DM3-320 | 40 | 50 | A6 0 |
25 | 25 | 50 | 130 |
| DM3-400 | 70 | 100 | 65 | 25 | 25 | 100 | 130 |
| DM3-630 | 100 | 65 | 25 | 25 | 100 | 130 | |
| DM3-800 | 100 | 65 | 25 | 25 | 100 | 130 | |
| 图中：1无绝缘链接；2绝缘电线；3电缆接线端子 | |||||||

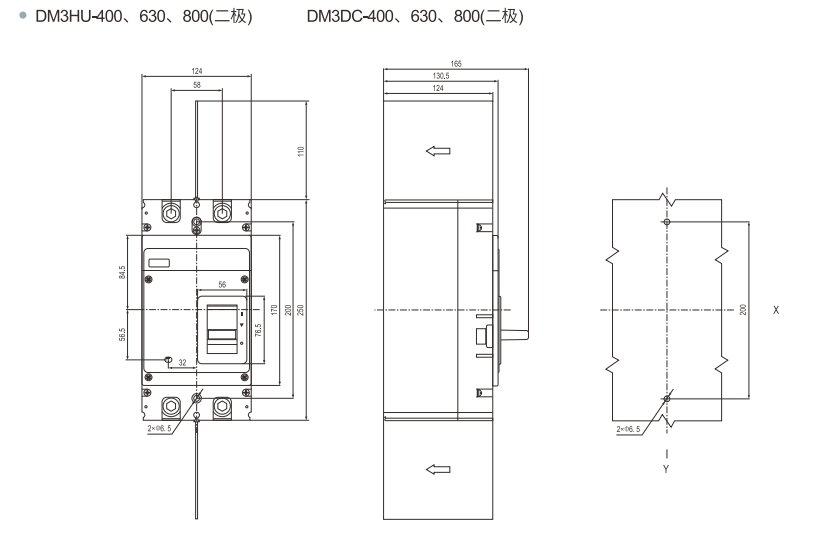

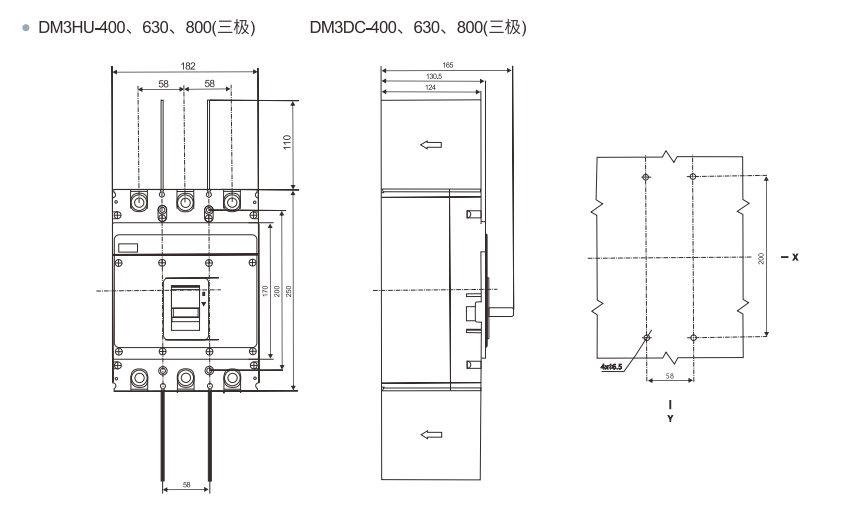

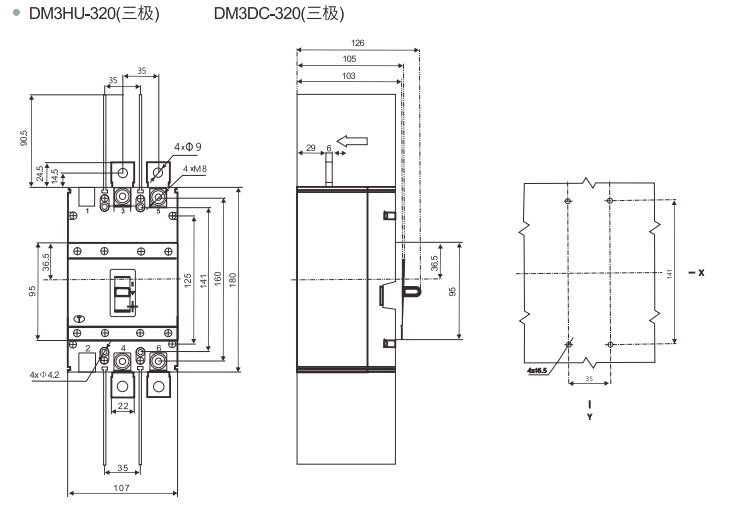

外形及安装尺寸
