产品概述
● DW3系列高电压万能式断路器，适用于交流50Hz，额定工作电压400V/690V/800V/1140V，额定工作电流7500A及以下的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、接地等故障的危害。断路器采用具有精确选择性保护和多功能的智能控制器，保护功能齐全，特别适用于需要提高供电可靠性、避免不必要停电的配电网络中。
● 符合标准:
GB/T14048.1《低压开关设备和控制设备总则》.·低压断路器》GB/T14048.2《低压开关设备和控制设备GB/T14048.4《低压开关设备和控制设备·机电式接触器和电动机起动器》GB/T2421.1《电工电子产品环境试验·概述和指南》GB/T14597《电工产品不同海拔的气候环境条件》

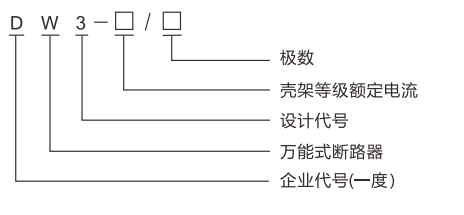

型号说明
适用工作环境和安装条件
● 断路器可在周围空气温度为-5℃至+40℃条件下运行(大于+40℃至+60℃见断路器降容系数);
● 安装地点的海 拔不超过2000m(大于2000m见断路器高海拔降容系数);
● 安装地点的空气相对湿度在最高温度为+40℃时不超过50%;在较低温度下可以有较高的相对湿度，例如20℃时达90%;
● 对由于温度变化偶尔产生的凝露，应采取特殊的措施;
● 污染等级为3级;
● 断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈的安装类别为I,其余辅助电路、控制电路安装类别为1、Ⅱ;
● 断路器适用于电磁环境;
● 断路器应按使用说明书安装要求安装。断路器的垂直倾斜度不超过5°
● 断路器应安装在无爆炸危险和无导电尘埃、无腐蚀金属和破坏绝缘的地方;
● 断路器安装在柜体小室内，且加装门框，防护等级达IP54。
断路器结构

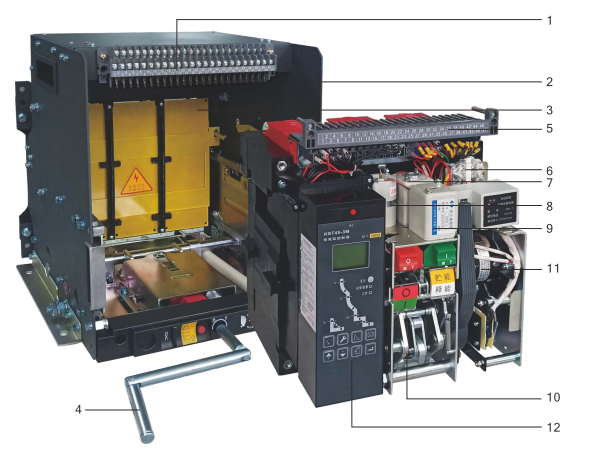

● 抽屉式结构
1.二次回路接线端子(静)
2.抽屉座
3.安全隔板
4.手柄
5.二次回路接线端子(动)
6.辅助开关
7.分励脱扣器
8.自吸式欠电压脱扣器
9.合闸电磁铁
10.操作机构
11.电动操作机构
12.智能控制器
13.面板
主要技术参数
| 型号 | DW3-2500 | DW3-4000 | DW3-7500 | ||
| 壳等级额定电JR］nm（A） | 2500 | 4000 | 7500 | ||
| 限定工电流（A） | 400,630,800,1000. 1250,1600,2000.2500 |
2000,2500,2900. 3200.3 .4000 |
4000,5000,6300.7500 | ||
| 定作电压Ue（A） | 50Hz AC400V, 500V, 660V.690V,800V, 1140V | 50Hz AC400V, 500V, 660V.690V,800V, 1140V | 50Hz AC400V, 500V, 660V.690V, 800V, 1140V | ||
| 散定修电压Ui（V） | 1150V | 1150V | 1150V | ||
| 部冲击耐电店EUImp（KV） | 12 | 12 | 12 | ||
| 工耐受电U（V）1mmn | 50Hz 3500 | 50Hz 3500 | 50Hz 3500 | ||
| 税数 | 3P/4P | 3P/4P | 3P/4P | ||
| 分析能力kcu（大A） | AC400V | 100 | 100 | 150 | |
| AC660V AC690V | 70 | 85 | 100 | ||
| AC800V AC1140V | 50 | 50 | 70 | ||
| 额定运行路 分能力Ics（KA） |
AC400V | 100 | 100 | 150 | |
| AC690V | 70 | 85 | 100 | ||
| AC800V AC1140V | 50 | 50 | 65 | ||
| 额定短时耐受电流lcw/1s(KA) | AC400V | 100 | 100 | 150 | |
| AC660V AC690V | 70 | 85 | 100 | ||
| AC800V AC1140V | 50 | 50 | 70 | ||
| 固有分间时间（ms） | 23-32 | 23-32 | 23-32 | ||
| 闭合时间（ms） | 50±10 | 50±10 | 50x10 | ||
| 飞距离（mm） | 0 | 0 | 0 | ||
| 操作性 | 电寿命（次） | AC400/690V:7000/3000AC800/1140V:2500/2000 | AC400/690V:7000/2500AC800/1140V:2000/1500 | AC400/690V:2000/1500AC800/1140V:1200/1000 | |
| 机械寿命（次） | 免维护 | 15000 | 15000 | 15000 | |
| 有护 | 15000 | 15000 | 15000 | ||
智能控制器
● 按功能分:
M型:标准型(数码管+LED)
H型:通讯型(数码管+LED、通讯、四遥)
3M型:标准型(液晶显示+LED)
3H型:通讯型(液晶显示+LED、通讯、四遥)
3H(量测功能)型:通讯型(液晶显示+LED、通讯、四遥、DL/T645规约)

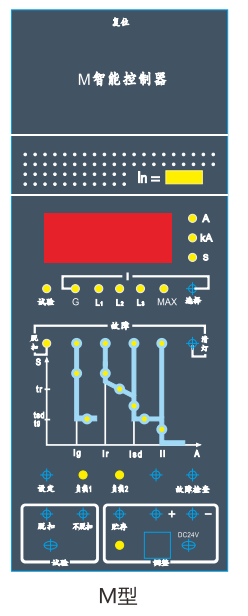

● M型、H型面板显示内容
 |
 |
|
基本功能
|
基本功能
|

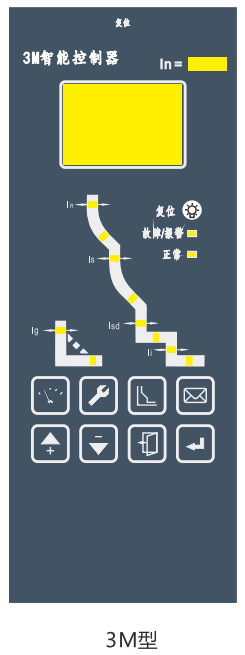

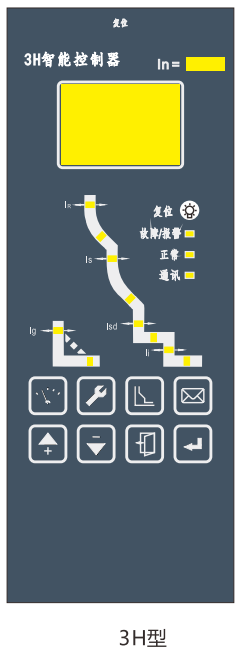

● 3M型、3H型面板显示内容
 |
 |
| 基本功能 过载长延时、短路短延时、短路瞬时 功能试验 故障记忆 热记忆 自诊断 电流测量 故障状态指示及数值显示 通讯功能(3H) 触头磨损指示(3H)操作次数记录(3H) 接地故障保护 |
增选功能 电流不平衡保护 预报警 负载监控 7MCR接通分断和模拟脱扣 功率测量 功率因数测量 电能测量 区域联锁 谐波测量 电压保护 电压表 自诊断 |
● 控制器的设置和操作
按DW1智能控制器的《使用手册》

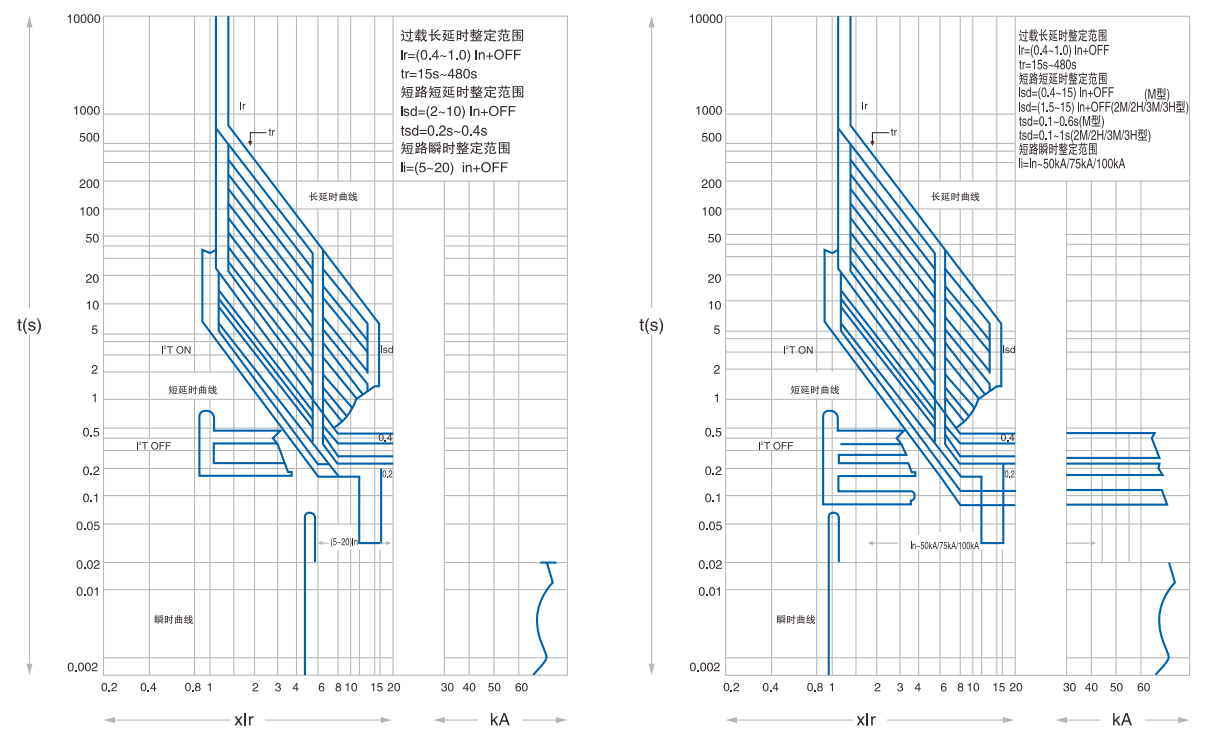

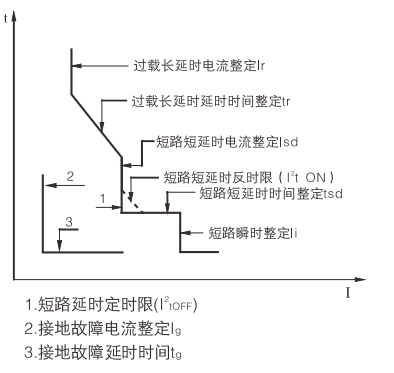

过电流保护功能
● 过载长延时保护
过载长延时反时限保护，整定电流1可调:过载长延时延时时间t可调。
● 短路短延时保护(可关断-OFF)
短路短延时反时限保护(IoN)，整定电流lsa可调:短路短延时延时时间tsd可调
● 短路瞬时保护短路
瞬时(可关断-OFF)速写电流|可调
● 接地故障保护(可关断-OFF)
接地故障定时限或反时限保护，整定电流lG可调:延时时间tg可调;延时时间OFF后只报警不分断。
接地故障保护方式
● 方式一:TN-C、TN-C-S、TN-S配电系统中选用DW3三极断路器不附加外接中性线N电流互感器。
● 接地故障保护信号取三相电流的矢量和。
● 保护特性为定时限或反时限保护。
● 方式二:TN-S配电系统中选用DW3四极断路器。
● 接地故障保护信号取三相电流及N相电流矢量和。
● 保护特性为定时限或反时限保护。

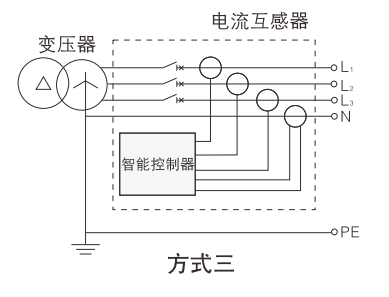

● 方式三:TN-S配电系统中选用DW3三极断路器。
● 外接中性线N电流互感器作接地故障保护用(接25号、26号二次回路接线端子)，互感器安装地点距离断路最大为2m。
● 接地故障保护信号取三相电流及N相电流矢量和。
● 保护特性为定时限或反时限保护。
负载监控功能
● 用于监控下级不重要负载，保证主系统供电;负载监控有两种方式可选，用户任选其一。
● 负载监控电流整定值为lc1及lc2，一般取lc1≥lc2;

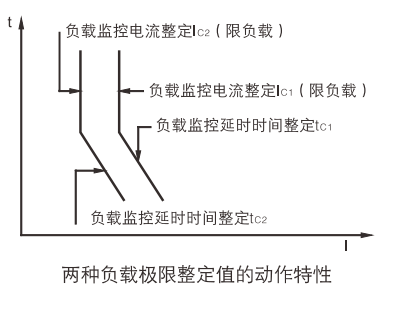

● 方式一:可控制两路下级负载，当主电路运行电流先后超过lc1、lcz时，分别延时tc1、tc2后发出接点信号，控制器发出指令分断两路受控负荷。

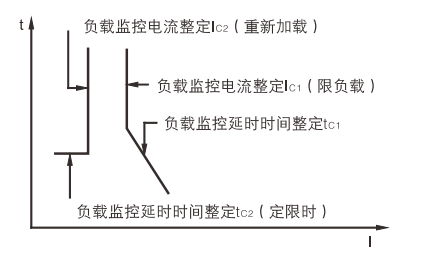

● 方式二:只控制一路下级负载，当主电路运行电流超过lc1时延时Tc1后发出触点信号，控制器发出指令分断此路负载。如果分断此路负载后，主电路运行电流低于lcz且持续时间tc后，控制器可再发出信号，指令接通已分断的负载(重新加载)，恢复该负载供电。
● 与lc1、lcz相对应的负载监控信号(1)、(2)分别通过断路器二次回路接线端子输出接点信号，信号发出时同时由智智控制器的发光二极管指示。
区域联锁
● 区域选择性联锁包括短路联锁和接地联锁。在两台或多台有上下级关联断路器的同一电力回路中:
● 当短路或接地故障发生的位置在下级断路(2#~4#路器)的出线侧(如位置2)时下级断路器跳闸，并向上级断路器发出区域或联锁跳闸信号:上级断路器(1#断路器)收到区域联锁跳闸信号，按短路或接地保护设定进行延时。若上级断路器延时过程故障电流被消除则保护返回，上级断路器不动作;若下级断路器跳闸扣故障电流仍未消除。由上级断路器按短路或接地保护设定动作，切除故障线路
● 当短路或接地故障发生的位置在上级断路器(1#断路器)与下级断路器(2#~4#断路器)之间(如位置①)时。上级断路器未收到区域联锁信号，因而瞬时跳闸，快速切除故障线路。
● 参数设置:
上级断路器至少有一路DI设为区域联锁检测;下级断路器至少有一路DO设为区域联锁信号输出。
电流不平衡率保护
电流不平衡率保护对断相和三相的电流不平衡进行保护根据三相电流之间的不平衡率进行保护动作。

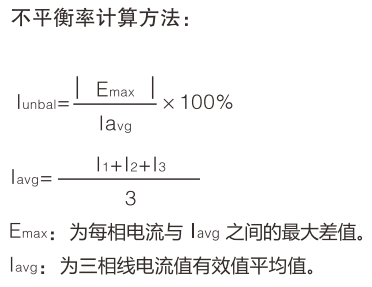

不平衡率计算方法:
谐波测量
● 智能控制器能测量基波电流、基波线电压、基波相电压、基波功率及3-31次各次奇次谐波电流含有率(HRIn)、谐和波电压含有率(HRUN)、谐波电流总畸变率[THD;、thdi1、谐波电压总畸变率[THDy、thdu]谐波含有率(HR)
● 周期性交流量中含有第h次谐波分量的方均根值与基波分量的方均根值之比(用百分数表示)。
● 第h次谐波电流含有率以HBlh表示。
电压保护

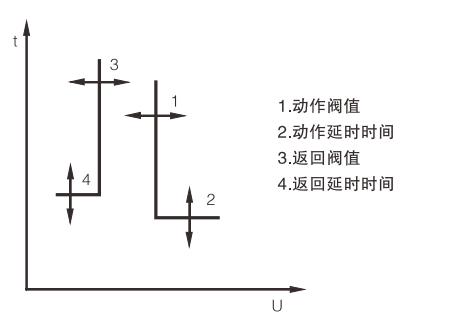

● 欠压保护
智能控制器测量一次回路电压的真有效值，当三个线电压都小于设定值时，即三个线电压的最大值小于欠压保护设定值时欠压保护动作;当三个线电压的最大值大于返回值时报警动作返回。

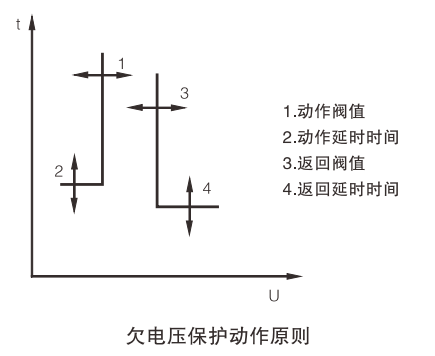

动作特性:当电压最大值小于动作阀值(1)时启动报警或跳闸延时，动作延时时间(2)到时发出报警或跳闸信号，欠压故障动作:当电压最大值大于返回阀值(3)时启动返回延时，当返回延时时间(4)到时撤除报警，欠压故障返回。

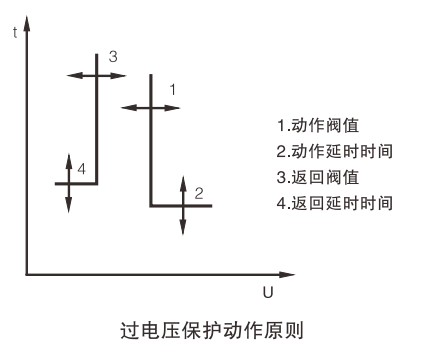

● 过压保护
智能控制器测量一次回路电压的真有效值，当三个线电压都大于设定值时，即三个线电压的最小值大于过压保护设定值时过压保护动作:当三个线电压小于返回值时报警动作返回
动作特性:最小线电压大于动作阀值(1)时启动报警或跳闸延时，当动作延时时间(2)到时发出报警或跳闸信号，过压故障动作;当执行方式为报警时，在报警动作后，当最小线电压小于返回阀值(3)时启动返回延时，当返回延时时间(4)到时撤除报警，过压故障返回。
● 电压不平衡率保护
电压不平衡率保护根据三个线电压之间的不平衡率进行保护动作。智能控制器测量电压不平衡率，当电压不平衡率大于动阀值保护动作;当电压不平衡率小于返回值时报警动作返回。
动作特性:电压不平衡率大于动作阀值(1)时启动报警或跳闸延时，当动作延时时间(2)到时发出报警或跳闸信号，电压不平衡率故障动作;当执行方式为报警时，在报警动作后，当电压不平衡率小于返回阀值(3)时启动返回延时，当返回延时时间(4)到时撤除报警，电压不平衡率故障返回。
通讯
● 可通过通讯口对断路器实现远距离的“四遥”功能。即“遥控”、“遥讯”、“遥测”通讯协议使用Modbus-RTU、Profibus-DP或Device模式，标准的RS-485接口。波特率、通讯地址可通过编程器设定。最大接线距离 1.5km，一条线路可同时连接250台可通讯断路器，通讯线路为双绞屏蔽线，可通过加装中继电器延长通讯距离。

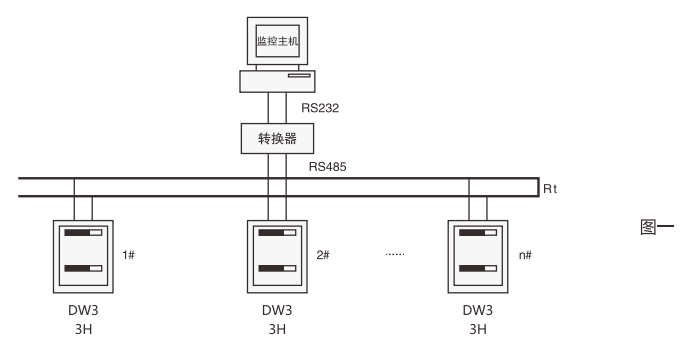

● 通讯组网连接示意图一
应用Modubs-RTU协议

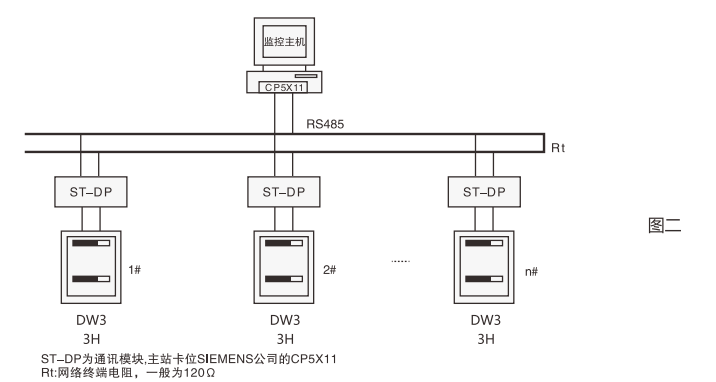

● 通讯组网连接示意图二
应用Profibus-DP协议
触头磨损指示
智能控制器面板上可显示当前触头磨损情况，控制器出厂显示值为100%，表示触头没有磨损，当显示值下降到60%时发出报警信号，以便提醒用户及时采取维护措施，触头更换后，通过设置可恢复为初始损值。
自诊断
当智能控制器微处理发生故障或微处理器周围环境温度超过80℃±5℃，即立即发出报警信号。
MCR及HSISC保护
MCR功能:断路器在合闸过程中或控制器在通电初始化时，遇到短路短延时故障能立即转为瞬时分闸。
HSISC功能:断路器在正常运行时，当短路电流超过一定限值后，控制器发出信号使断路器分断，此功能不受短路瞬时保护设定值的影响
| 接通分断及越限跳闸保护 | ||
| 接道分 | 动作值 | 15％A～100kA（步长1KA） |
| 默认整定 | 50％A（ln不大于2000A） 60kAdn大于2000A） | |
| 超限明用 | 动作阀值 | 15kA-100kA（步长1KA） |
| 默认整定 | 65KA(NLDW1-2500).80KA(NLDW1-4000,NLDW1-7500) | |
故障记忆功能
断路器遇故障分断后，智能控制器能显示出故障类别、故障相及故障电流值、分断动作时间值。
信号触点输出
控制器具有信号触头输出可整定功能，具体信号输出可与我司联系。
| 触点默认设置 | ||||
| 触点1 | 触点2 | 触点3 | 触点4 | |
| M. 3M | 负载控1 | 负载监控2 | 自诊断故障报警 | 故障跳闸 |
| H.3H | 负载控1 | 负载监控2 | 遥控分 | 遥控合 |
过载长延时保护
| 整定电流上调整范围 | M.H.3M,3H | （0.4～1.0）*In＋OFF（按1A递变调整） | ||||||
| 动作时间允差±15% | 电流 | 动作时间 | ||||||
| ≤1.05Ir | 2小时之内不动作 | |||||||
| ≥1.3Ir | 1小时之内动作 | |||||||
| 1.5Ir | 整定时间Tr（s） | 15 | 30 | 60 | 120 | 240 | 480 | |
| 2.0Ir | 动作时间Tr（s） | 8.4 | 16.9 | 33.8 | 67.5 | 135 | 270 | |
| 7.2Ir | 动作时间Tr（s） | 0.65 | 1.3 | 2.6 | 5.2 | 10 | 21 | |
| 热记忆功能 | 30min＋OFF（断电可消除） | |||||||
| N相过载和过流特性 | 100％In或50％In（适用于3P＋N或4P产品） | |||||||
过载长延时保护
| 整定电流Isd调整范围 | M.H | （0.4-15）xIn＋OFF（按1A递变调整） | |||||
| 3M,3H | （1.5～15）xIn＋OFF（按1A递变调整） | ||||||
| 电流允差±10%, 动作时间允差*15% |
电流 | 动作时间 | |||||
| I≥Isd.1≤8Ir | 反时限T＝（8lr）² * tsd／I²-实际电流 | ||||||
| llsd．I≥8Ir．或I≥Isd I≤BIr反时限OFF |
定时限整定时间tsd（s） | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | |
| 可返回时间（s） | 0.06 | 0.16 | 0.26 | 0.35 | 0.44 | ||
| 定时限延时 | 定时限整定时间tsd（s） | 0.1～1s（级差0.1s）＋OFF（定时闭，反时限打开） | |||||
| 反时限特性 | 曲线速率 | 由线同过载长时线，曲线速度比过载长延时快10倍 | |||||
| 热记忆功能 | 15min＋OFF（断电可消除） | ||||||
短路瞬时保护
| 整定电流Ii调整范 | M.H.3M,3H | In-50kA+OFF(1600A/2500A) In-75kA+OFF(4000A/7500A) |
接地故障保护
| 整定电流Ig调整范围（A） | M.H, 3M, 3H | （0.2-1.0）* In＋OFF（其中M／2H最小100A） | ||
| 电流允差±10%, 动作时间允差±15% |
M.H | 定时限 | 整定时间Tg（s） | 0.1-1s （0.1-1s级差0.1s） |
| 3M,3H | 定时限 | 整定时间Tg（s） | 0.1-1s （0.1-1s级差0.1s） |
|
负载监控
| 方式一 | 整定电流Ic2：Ic2调整范围（A） | (0.2-1.0) * In+OFF |
| 延时特性tc1，tc2（S） | tc1=(0.2-0.8)*tr,tc2(0.2-0.8)*tr | |
| 方式二 | 整定电流Ic2：Ic2：调整范围（A） | (0.2-1.0)In+OFF |
| 延时特性to1，tc2（S） | tc1=(0.2-0.8)xtr | |
| 定时限tc2＝60s |
电压不平衡保护
| 动作属值 | 2％～30％（级差1％） | |
| 动作延时时间（s） | 0.2-60（级差1％） | |
| 返回阀值（工作方式为“报警”时） | 2％～30％（级差1％）不大于动作阀值 | |
| 返回延时时间（s）（工作方式为“报警”时） | 0.2～60（级差1％） | |
| 报警触点输出 | 可选 | |
| 动作特性 | 实际电压不平衡／设定值 | 约定脱扣时间 |
| <0.9 | 不动作 | |
| ≥1.1 | 定时限动作 | |
| 注：延时允差±10％ | ||
欠压保护
| 动作阀值（v） | 100-返露阀值（步长1） | |
| 动作延时时间（s） | 0.2-60（步长0.1） | |
| 返回阅值（v） | 动作阀值-1200（步长1） | |
| 返回延时时间（s） | 0.2-60（步长0.1） | |
| 动作或报警特性 | 电压倍数（Umax／动作阀值） | 约定脱扣或报警时间 |
| <0.9 | 定时限动作或报警，触点（可选）输出 | |
| ≥1.1 | 不动作或不报警，无触点输出 | |
| 注：延时允差±10％ | ||
电流不平衡保护
| 不平衡率8调整体范围 | 40%-100%+OFF |
| 动作特性或报警特性 | ≤0.9 ，不动作 |
＜1.1 ， 延时动作 |
|
| 延时时间（s） | 0.1～1.0s＋OFF（OFF：只报警不动作，级差0.1s） |
过压保护
| 动作网值（v） | 返回阀值-1200（步长1） | |
| 动作延时时间（s） | 0.2-60（步长0.1） | |
| 返回药值（v） | 100-动作到值（步长1） | |
| 返回题时时间（s） | 0.2-60（步长0.1） | |
| 动作或报管特性 | 电压倍数（Umax／动作阀值） | 约定脱扣或报警时间 |
| <0.9 | 不动作或不报警，无触点（可选）输出 | |
| ≥1.1 | 定时限动作或报警，触点（可选）输出 | |
| 注：延时允差±10％ | ||
漏电保护
| 动作电流IΔn（A） | 0.5-30（级差0.1A） | |
| 延时时间TΔn（s） | 0-0.83 | |
| 动作特性 | 电流倍数1Δn | 约定脱扣时间 |
| <0.8 | 不动作 | |
| ≥1.0 | 定时限动作 | |
| 注：延时允差±10％ | ||
漏电保护动作延时
| 整定时间 | 0.06 | 0.08 | 0.17 | 0.25 | 0.33 | 0.42 | 0.50 | 0.58 | 0.67 | 0.75 | 0.83 | 瞬时 |
| 故障电流 | 最大断开时间 （s） | |||||||||||
| IΔn | 0.36 | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 3.50 | 4.00 | 4.50 | 5.00 | 0.04 |
| 2IΔn | 0.18 | 0.25 | 0.50 | 0.75 | 1.00 | 1.25 | 1.50 | 1.75 | 2.00 | 2.25 | 2.50 | 0.04 |
| 5I公n | 0.072 | 0.10 | 0.20 | 0.30 | 0.40 | 0.50 | 0.60 | 0.70 | 0.80 | 0.90 | 1.00 | 0.04 |
| 10I/m | ||||||||||||
用户无特殊要求，智能控制器作如下设置
| 过载长延时保护 | Ir | 1In |
| tr | 60s | |
| 短路短延时保护 | Isd | 6In |
| tsd | 0.4s | |
| 短路瞬时保护 | Ii | 10Im |
| 接地故障保护 | Ig | 0.8mn或1200A（取最小值） |
| 负载监控 | Ic1 | 1Im |
| I02 | 1In |
用户无特殊要求，智能控制器作如下设置

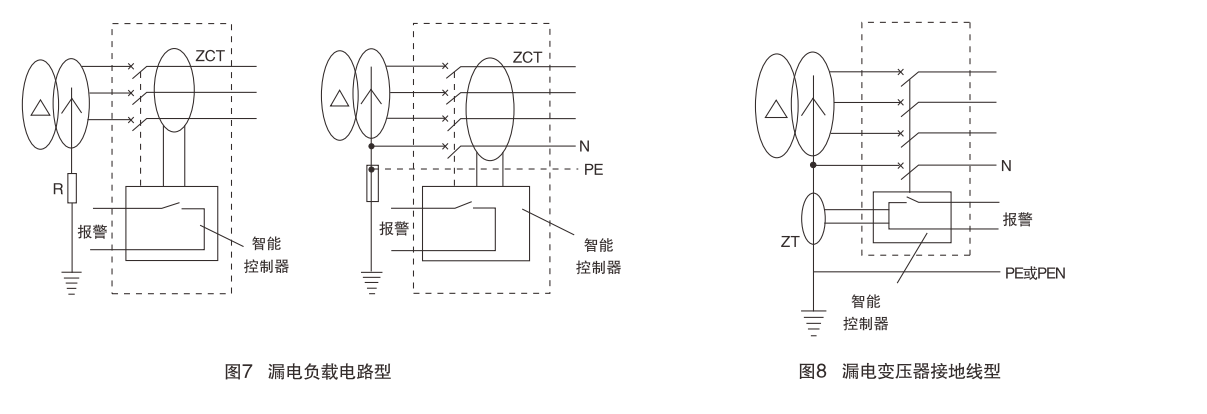

单相接地漏电保护指故障电流在几百安培以上的金属性接地保护，一般用于中性点直接接地系统。控制器分两种不同保护方式一种为差值型(T)，控制器根据三相电流和中性极相电流矢量和进行保护，可分为3PT、4PT、(3P+N)三种形式，分别见图3、图4、图5。另一种为地电流型(W)，控制器直接取主电源的中性点与地之间的一个附加电流互感器输出电流信号进行保护，互感器N线与PE级之间，外加中性极互感器或电流互感器。
漏电保护主要通过零序互感器取信号，灵度高既适用于几个安培高阻接地系统的接地保护，同时也适用于直接接地系统。一般只报警，不脱扣，需要时亦可分断断路器，连接方式见图7、图8。另外配负载电路用(ZCT)或变压器接地线用(ZT)两种。
功耗(环境温度+40°C)
功耗是在断路器通过壳架等级额定电流Inm情况下测量的总的损耗。
| 型号 | 功耗（W） | |
| 固定式 | 拍限式 | |
| DW3-2500 | 240 | 360 |
| DW3-4000 | 600 | 800 |
| DW3-7500 | 920 | 1220 |
降容系数
下表表示断路器在所处周围工作环境温度且满足GBTT14048.2中约定发热条件下持续承载电流的能力。
| 周围作环境湿度 | +40℃ | +45℃ | +50℃ | +55℃ | +60℃ | |
| 持续承载电流能力 | Inm-2500A | 1Inm | 0.97Inm | 0.91Inm | 0.87Inm | 0.82Inm |
| Inm=4000A | 1Inm | 0.96Inm | 0.90Inm | 0.86Inm | 0.80Inm | |
| Inm=7500A | 1Inm | 0.95Inm | 0.89Inm | 0.85Inm | 0.78Inm | |
海拔超过适用工作环境的2000m，工频耐压、工作电流、短路分断能力可参照下表修正:
| 海拔（m） | 2000 | 3000 | 4000 | 5000 |
| 工频耐压（V） | 3500 | 3150 | 2500 | 2000 |
| 工作电流修正系数 | 0.93 | 0.88 | 0.82 | |
| 短路分断能力修正系数 | 0.83 | 0.71 | 0.63 |
铜排规格
| 壳架等级额定电流 Inm(A) |
额定电流 In(A) |
铜排规格 | |
| 根数 | 尺寸（mmxmm） | ||
| 2500 | 630 | 2 | 60x5 |
| 800 | 2 | 60x5 | |
| 1000 | 2 | 60x8 | |
| 1250 | 2 | 80x5 | |
| 1600 | 3 | 80x5 | |
| 2000 | 4 | 80x5 | |
| 2500 | 5 | 80x5 | |
| 4000 | 2000 | 2 | 100x5 |
| 2500 | 3 | 100x8 | |
| 2900 | 3 | 100x10 | |
| 3200 | 4 | 100x8 | |
| 3600 | 4 | 100x10 | |
| 3900 | 5 | 100x10 | |
| 4000 | 5 | 100x10 | |
| 7500 | 4000 | 5 | 100x10 |
| 5000 | 7 | 100x10 | |
| 6300 | 8 | 100x10 | |
| 7500 | 10 | 100x10 | |
断路器处于周围环境温度最高40℃，敞开安装且满足GBЛT14048.2中约定发热条件下所采用的铜排规格。
电气附件
● 欠、失压脱器
在雷雨多发地区或供电电源电压不稳定的电网中，推荐使用带延时的脱扣器，可防止由于短时的电压降低而使断路器脱扣，延时时间一般为0.3s、0.5s、0.7s、1s、3s、5s，可供用户选择。
| 部定工电压Ue（V） | AC400 | AC230 |
| 欠压扣器动作压（V） | (0.35-0.7)Ue | |
| 压脱扣器动电压（V） | ≤0.35U0 | |
| 电压可靠合电压（V） | (0.85-1.1)Ue | |
| 电压可靠不合电压（V） | ≤0.35U0 | |
| 功耗 | 12VA | |
● 分励脱扣器
可远程操纵使断路器断开
| 额定控制电电压Ue（V） | AC400 | AC230 | DC220 |
| 动作压 | (0.85-1.1)Ue | ||
| 瞬时电流（A） | 1.2 | ||
| 闭时间（ms） | 50ms±10ms | ||
● 分励脱扣器
可远程操纵使断路器断开
| 额定控制彩电压Ue（V） | AC400 | AC230 | DC220 |
| 动作压 | (0.85-1.1)Ue | ||
| 解时电油（A） | 1.2 | ||
| 闭时间（ms） | 50ms±10ms | ||
● 闭合电磁铁
储能结束后，闭合电磁铁能使操作机构储存的能量瞬间释放，使断路器快速闭合。
| 额定工电压UE（V） | 约发热电流出（A） | 额定控容量 |
| AC400 | 300VA | |
| AC230 | ||
| DC220 | 60W |

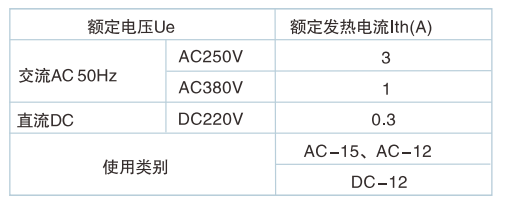

辅助开关标准型式为4常开4常闭转换触头
● 三位置开关
三位置开关主要适用于抽屉式断路器
分离、试验、连接三种位置状态指示，分离位置配置一常开一常闭触点;
试验位置配置一常开一常闭触点;
连接位置配置一常开一常闭触点;

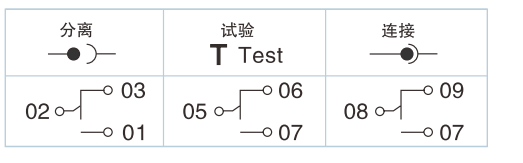

● 三位置”接线图

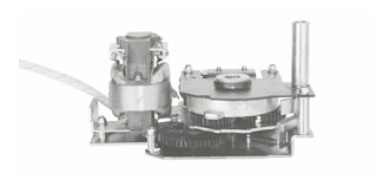

● 电动操作机构
断路器具有电动机储能及自动再储能功能(断路器亦可手动储能)
| 先等级 | 2500 | 4000 |
| 动作压（V） | 230/400 | |
| 功率 | 85W | 110W |
| 储时间（s） | <7s | |
● 电源模块
输入电源: AC230V/AC400V/DC110V/DC220V(可选);当使用接地保护、通讯、热记忆功能或要求断路器在分闸状态保持输入输出信号时，必须配备辅助电源。
当选用直流型智能控制器时，直流电源必须通过直流电源模块转换为DC24V，再提供给智能控制器。
● ST201继电器扩容模块
继电器扩容模块工作电源为DC24V供电，DC24V由ST-IV电源模块提供。控制器输出的DO/DI信号单元一般用于故障报警或指示等，当用于控制器分合闸或带负载容量较大时，需通过ST201继电器模块来放大控制器发出的DO/DI控制信号，ST201触点容量为: AC250V,10A;DC28V,10A。外形及安装尺寸通ST-IV电源模块。

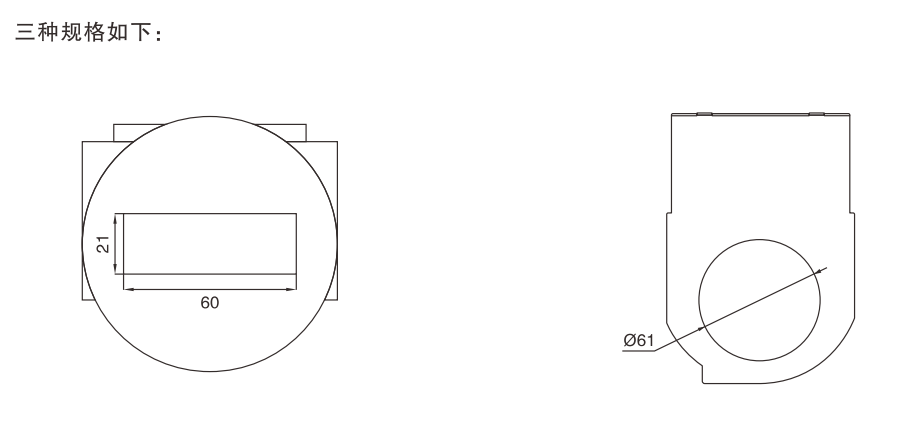

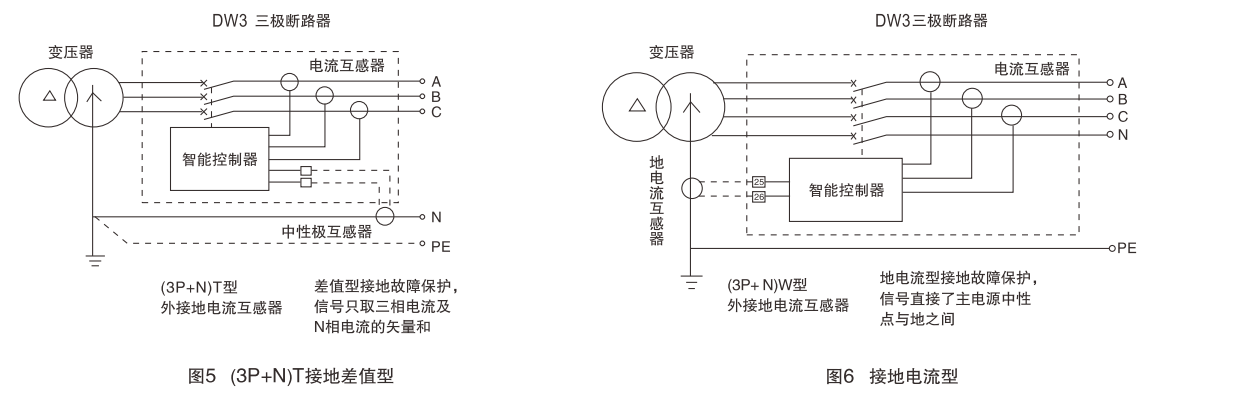

外接中性线(N相)互感器(T)
当用在(3P+N)配电系统中与三极断路器一起使用此时智能控制器单元应选择IU4.0类型)，安装于中性线N上，安装点距离最大2m。
外接地电流互感器
控制器额定电流/5A(3200A及以上)
控制器当接地保护为地电流保护 (W)时使用，外接地电流互感器为ZT100互感器，变比为:控制器额定电流 1A(3200A以下).

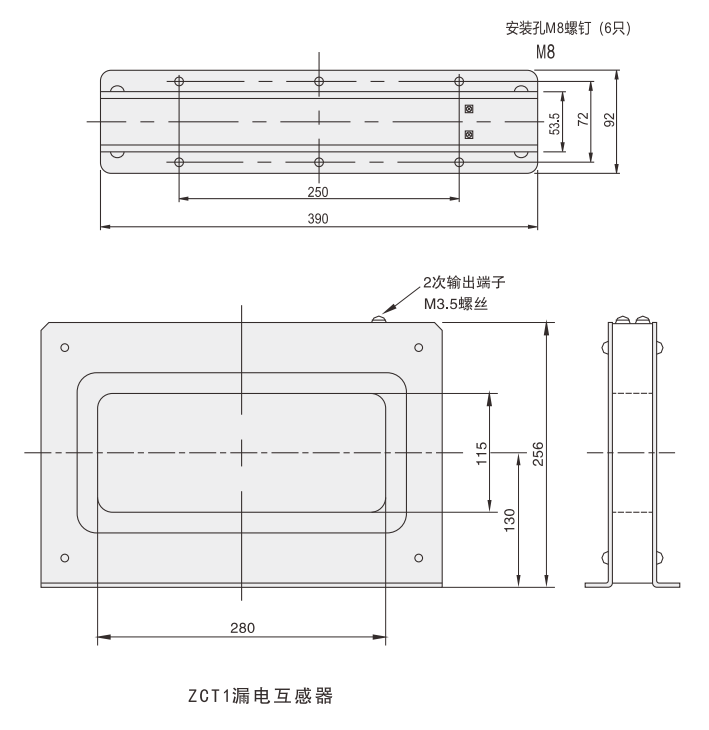

外接零序电流互感器
控制器当接地保护为漏电保护(E)时使用，外接零序漏电互感器为ZCT1互感器，变比为:30A/20mA
抽屉座位置电气指示装置
抽屉式断路器本体与抽屉座分别处于“分离”位置时电气状态信号，装置安装于抽屉内。“试验“连接”三个位置时，三个位置电气指示装置可分别输出对应此三位置时电气状态信号，装置安装于抽屉内。

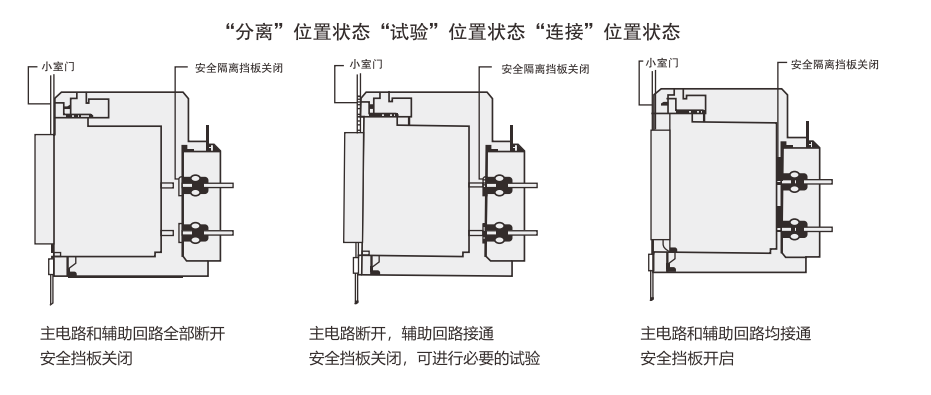

断路器抽屉座连接、试验、分离装置
抽屉式断路器本体与抽屉座分别处于“分离”位置时电气状态信号，装置安装于抽屉内。“试验“连接”三个位置时，三个位置电气指示装置可分别输出对应此三位置时电气状态信号，装置安装于抽屉内。

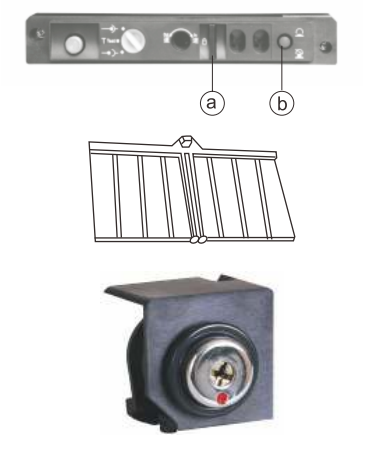

● a挂锁装置(挂锁用户自备)用户抽屉式锁定“分离”或“试验”或“连接”位置;
● b断路器分离、试验、连接位置的联锁和解锁装置用于进、退手摇手柄在自动寻找锁定;“分离”、“试验”“连接”位置，避免因操作人员手摇手柄操作不到位而造成的故障。
● 锁定位置解除
锁定位置红色联锁装置弹出后，若要再次操作手柄，必须先按下红色联锁装置方可操作手摇手柄。
● 相间隔板
垂直安装于抽屉式断路器固定部分的接线板之间，加强母排连接处的绝缘强度，防止电弧扩散至断路器内部。
● 三锁二钥匙
三锁二钥匙机械联锁是专为不相邻的三台断路器而设计的。当某两台断路器需合闸时，首先把钥匙插入该两台断路器的锁孔内，并将分闸按钮按住，作顺时针转动。此时断路器可进行合闸操作，但钥匙不能取出。若取出钥匙，需将断路器分闸，将分闸按钮按住，钥匙向逆时针方向转动并取出。此时断路器将无法合闹。

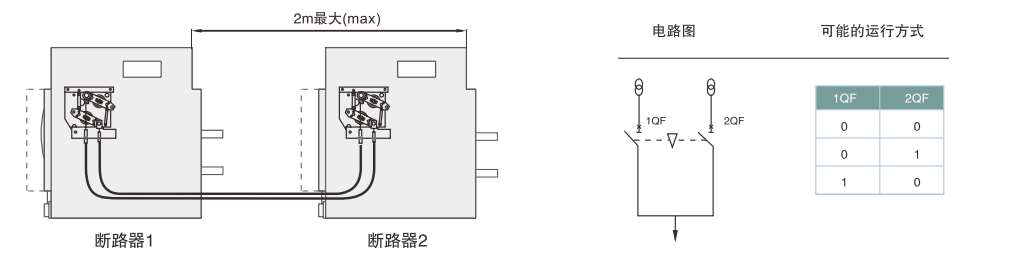

机械联锁
两台平放断路器钢缆联锁或两台叠装断路器的联杆联锁
外形及安装尺寸

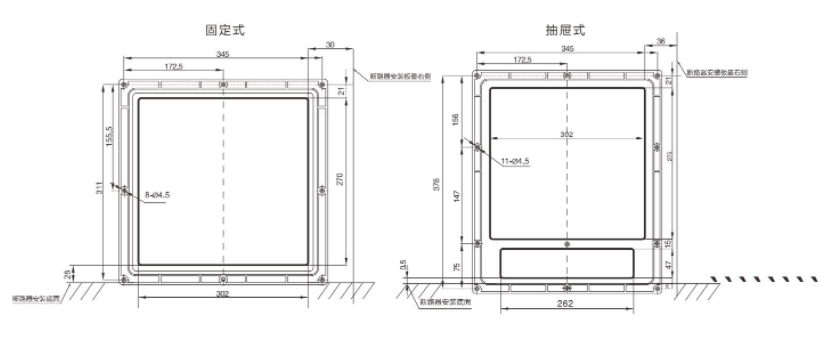

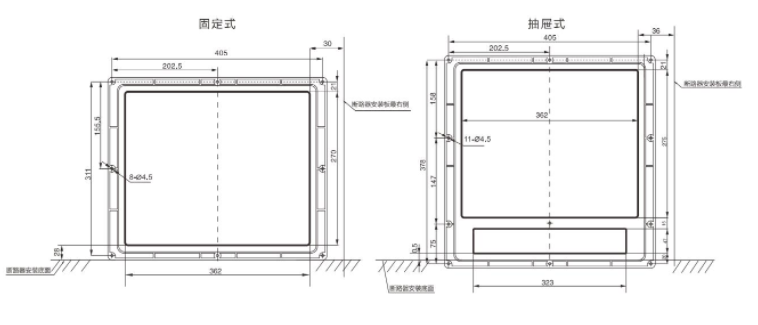

门框尺寸及安装孔距

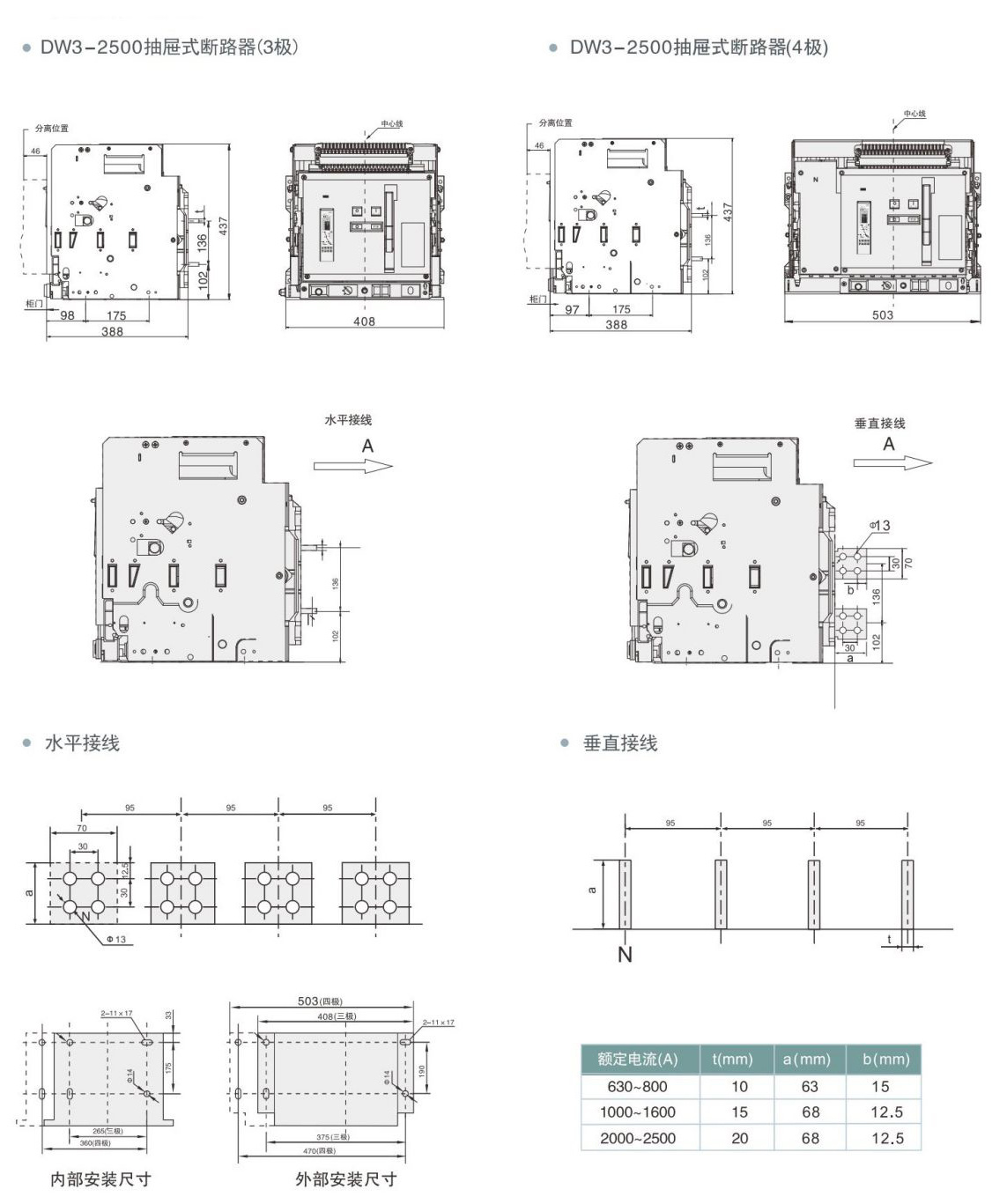

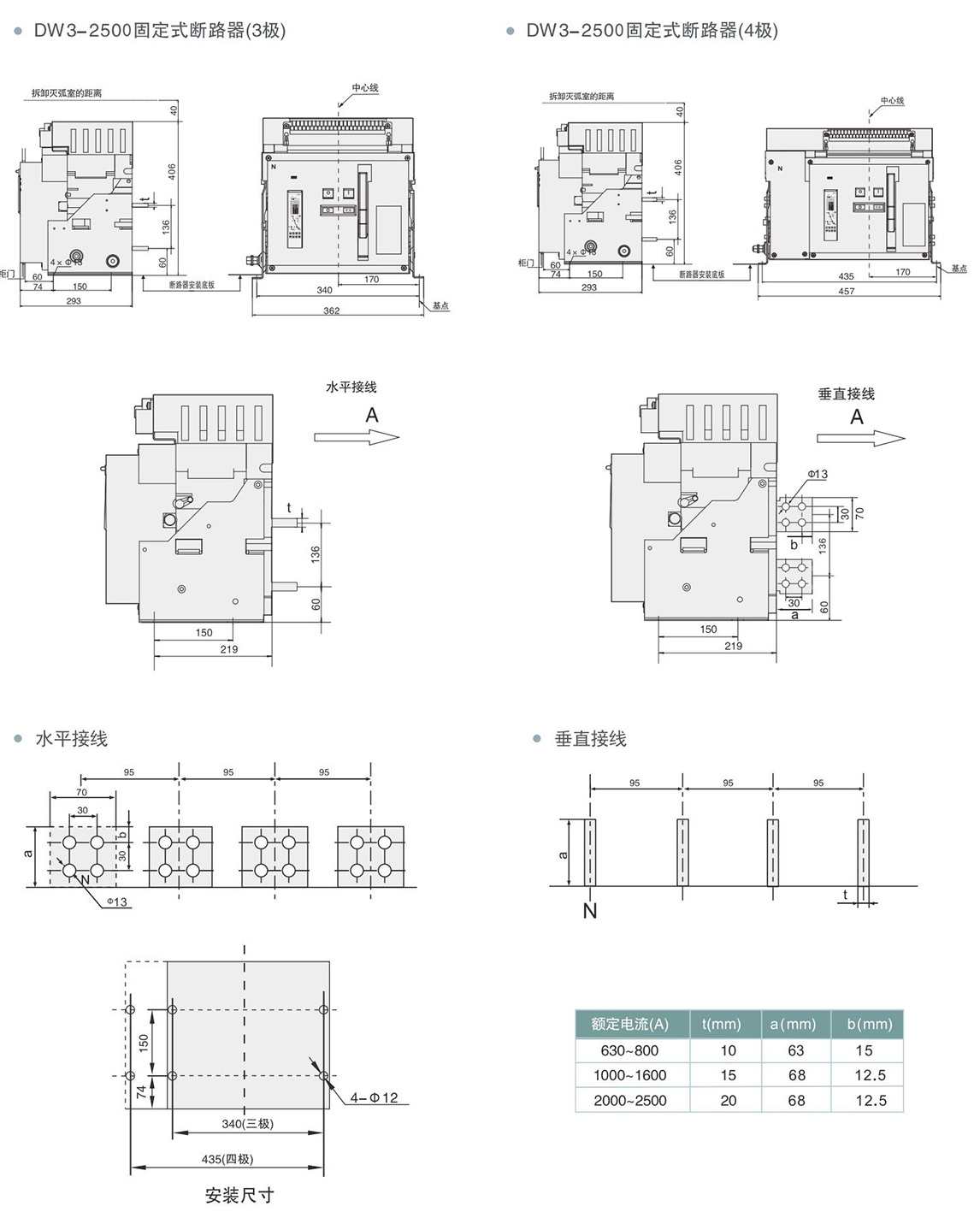

DW3-2500(630A-2500A三极、四极)

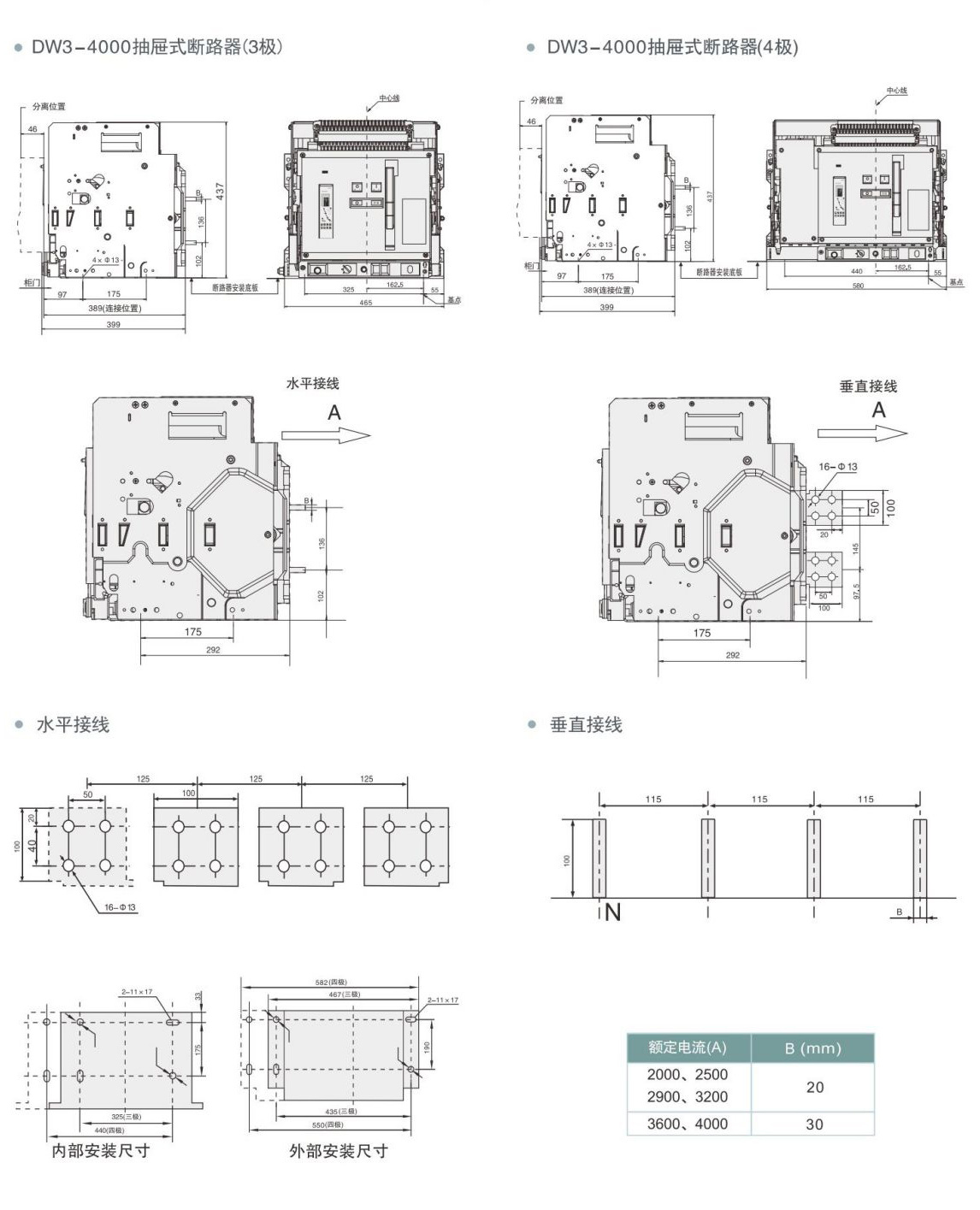

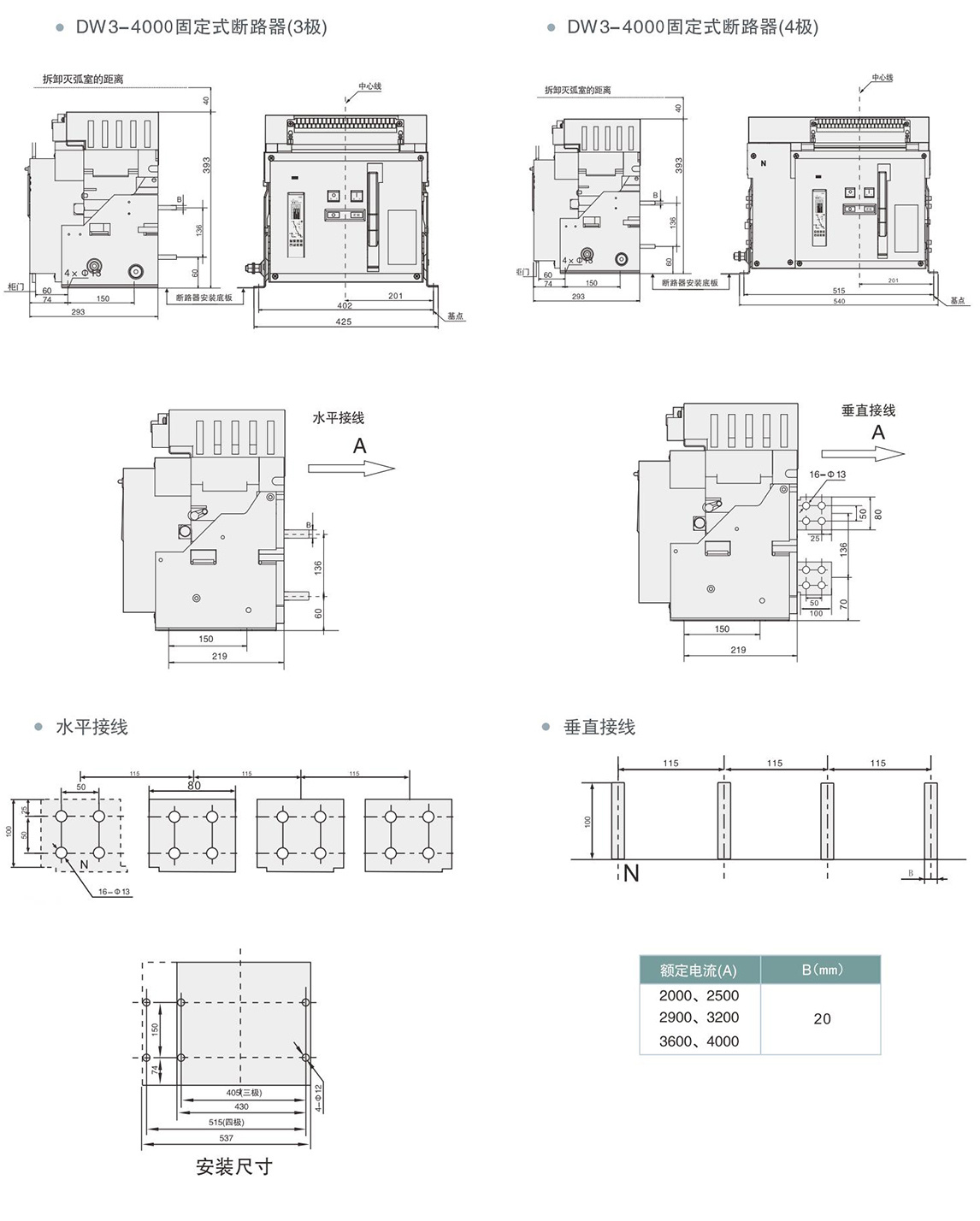

DW3-4000(2000A-4000A三极、四极)

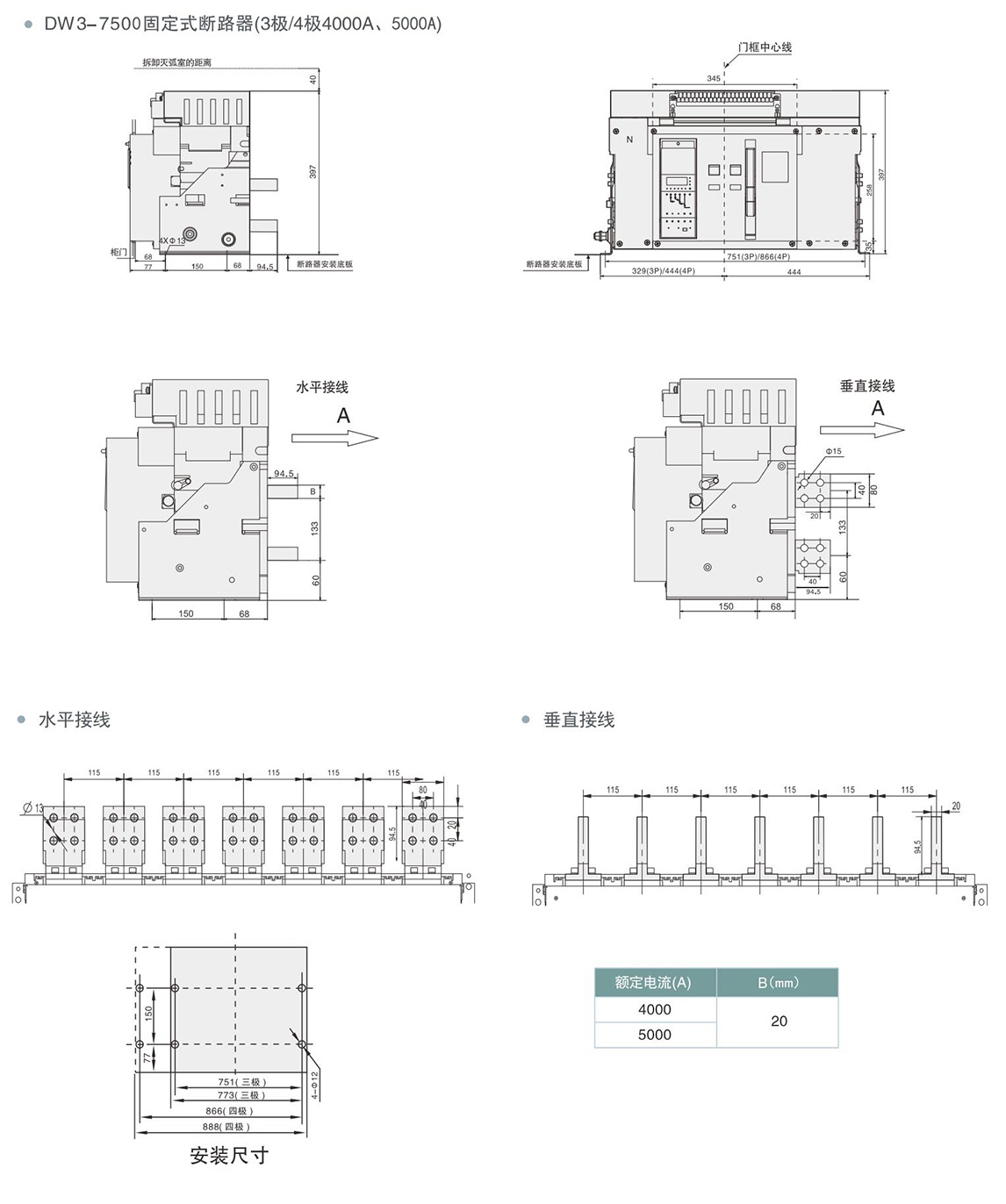

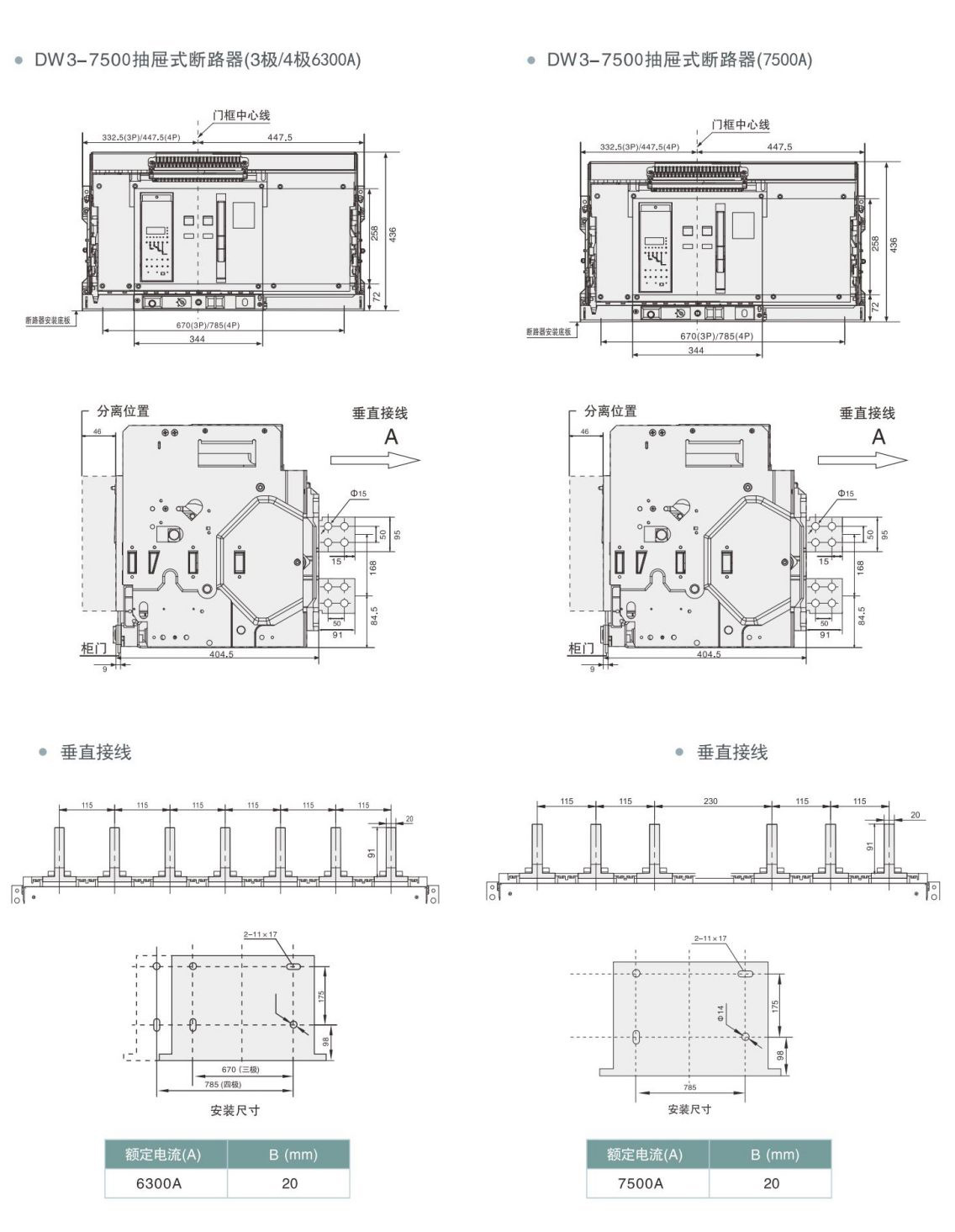

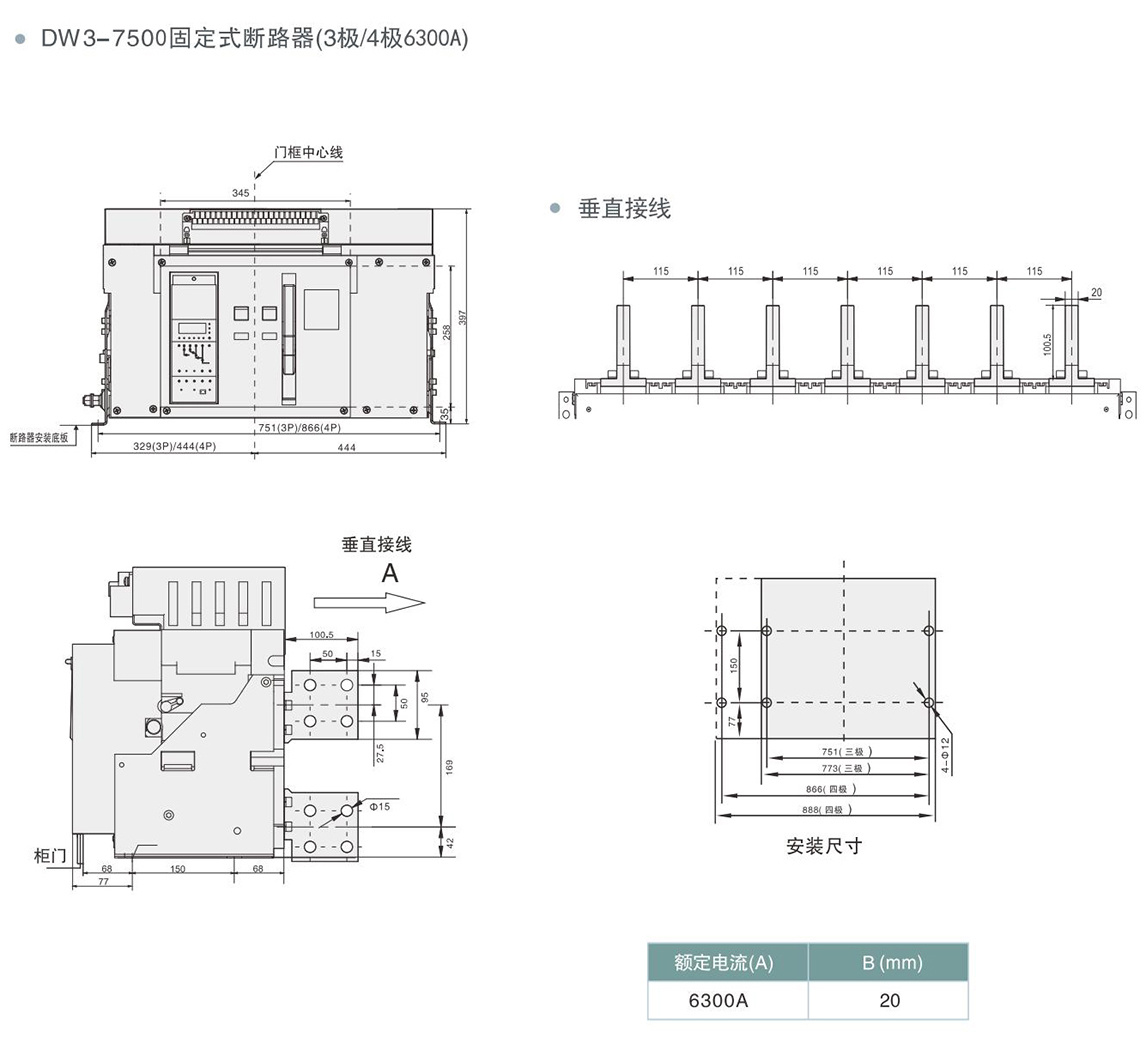

DW3-7500(4000A-7500A三极、四极)
常见故障及排除方法
| 序号 | 故障现象 | 产生原因 | 排除方法 |
| 1 | 断路器不能合闸 | □欠压脱扣器无电源电压、未接通。 □智能控制器动作后，控制器面板上部的红色按钮没有复位。 □操作机构未储能 □抽屉式未处于“连接”或“试验”位置 □“断开位置钥匙锁”处于锁闭状态 |
□检查线路，接通欠压脱扣器电源。 □按下复位按钮 □手动或电动使机构储能 □用摇手柄将断路器本体摇至“连接”或“试验”位置 □用专用钥匙打开钥匙锁 |
| 2 | 断路器不能电动储能 | □电动操作机构电源未接通 □电源容量不够 |
□检查线路，接通电源。 □检查操作电压大于85%Ue |
| 3 | 闭合电磁铁不能使断路器合闸 | □无电源电压 □电源容量不够 |
□检查线路，接通电源 □检查操作电压大于85%Ue |
| 4 | 分励脱扣器不能使断路器断开 | □无电源电压 □电源容量不够 |
□检查线路，接通电源 □检查操作电压大于70%Ue |
| 5 | 故障电流均超过长延时、短延时、 瞬时整定值、只出现瞬时动作， 无短延时、长延时动作 |
长延时、短延时、瞬时整定值设定值 设定不合理，整定在同一电流值范围 |
按Ir1<Ir2<Ir3的原则及考虑其动 作范围，重新设定 |
| 6 | 断路器频繁跳闸 | 现场过负荷运行引起过载保护跳闸，由于过载热记忆功能未能及时断电清除，又重新合闸。 | 控制器断电一次，或30min后再合闸断路器 |
| 7 | 抽屉式断路器摇手柄不能插入断路器 | 抽屉式导轨或断路器本体没有完全推进去 | 把导轨或断路器本体推到底 |
| 8 | 抽屉式断路器本体在断开位置时不能抽出断路器 | 摇手柄未拔出断路器没有完全到达“分离”位置 | 拔出摇手柄将断路器完全摇到“分离”位置 |
订货须知
(请在口内打√或填上数字)
| 型号 | DW1- _______ DW2- _______ DW3-_______ | |||||
| 极数 | □三极 □四极 | |||||
| 额定电压 | □AC400V □AC500V □AC660V □ AC690V □AC800V □AC1140V | |||||
| 额定电流 | In=□ A N极额定电流In 50%In 100%In | |||||
| 接线方式 | 固定式 □水平后置 □垂直前置 □其他_______ | |||||
| 抽屉式 □水平后置 □垂直前置 □其他_______ | ||||||
| 智能型控制器 | 型号 | □M型 | □3M型 | □H型 | □3H型 | □3H(量测功能)型 |
| 必备功能 | 1、各种状态指示和数字显示 2、电流表 3、故障记忆 4、热记忆 5、试验 6、接地保护(接地为矢量和) |
1、负载监控 2、接地保护(接地为矢量和) 3、各种状态指示和数字指示 4、电流表 5、电压表(仅2H/3H带电压表) 6、故障记忆7、热记忆 8、试验 9、RS485通讯接口 10、报警故障状态 |
||||
| 默认出厂设置：Ir1=1In,TL=15s;定时限Ir2=6In,Ts=0.4s;Ir3=10ln;Ir4为OFF 长延时保护Ir1:Ir1= In(在0.4~1.0中选取或为OFF)TL(1.5Ir1)= s(在15、30、60、..、480中选取) 短路短延时保护Ir2:Ir2= In(在1.5～15中选取或为OFF) 定时限Ts = s(在0.1~0.4中选取) 短路瞬时保护Ir3: Ir3= In(在1.0～20中选取或为OFF) 接地保护Ir4: Ir4= In(在0.2~1.0中选取或为OFF) Tg = s在0.1~0.4中选取) |
||||||
| 可增选功能 | 负载监控、预报警、电压表、MCR接通分断和模拟脱扣、自诊断 | |||||
| 控制器电压 | □AC230V □AC400V □DC220V | |||||
| 必备附件 | 分励脱扣器 | □AC230V □AC400V □DC220V | ||||
| 合闸电磁铁 | □AC230V □AC400V □DC220V | |||||
| 电动操作机构 | □AC230V □AC400V □DC220V | |||||
| 辅助触头 | 标准型式 □四组转换触头 □五组转换触头 □六组转换触头 | |||||
| 特殊型式 □4常开4常闭 □6常开2常闭 □2常开6常闭 □3常开3常闭 | ||||||
| 选择附件 | 欠电压 脱扣器 |
□AC230V □AC400V | ||||
| □欠电压瞬时脱扣器 □欠电压延时脱扣器 □0.5s □1s □2s □3s |
||||||
| 机械联锁 | 一台断路器 □一锁一钥匙 | |||||
| 两台断路器 □钢缆联锁 □联杆联锁 □二锁一钥匙 | ||||||
| 三台断路器 □联杆联锁方式一 □联杆联锁方式二 □联杆联锁方式三 □三锁二钥匙 | ||||||
| □外接中性线N(或PEN)电流互感器 | ||||||
| 订货单位 | ||||||
| 数量 | ||||||
在线留言
*注：请务必信息填写准确，并保持通讯畅通，我们会尽快与你取得联系
